产品概述

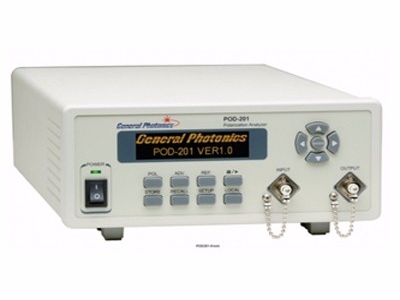

POD-201是一款基于FPGA的偏振器，用于高速偏振态分析和监测。它采用四个通道同时获得的四个Stokes参量，测量出输入光的瞬时偏振态（SOP）和偏振度（DOP）。基于高速的FPGA，它能轻松地监控和分析快速偏振态变化，采样率可达4 MS/s。
除了前面板控制，POD-201也可以通过USB2.0端口远程控制。
随机提供的PolaViewTM软件可以实时在邦加球上显示偏振态的轨迹，或者以示波器形式显示偏振态随时间的变化。
主要特点
◆自校准程序在任意波长和温度优化DOP和SOP精度。
◆OLED显示器进行设置和数据显示
◆实时在邦加球显示，模拟SOP/ DOP/功率输出的数据整合
主要应用
◆100G系统偏振态测试
◆SOP/DOP监控
◆偏振态稳定
技术参数指标 ：
|
操作波长范围1 |
1480 to 1620nm or 1280 to 1340nm |
|
模拟带宽2 |
1 MHz |
|
采样率 |
4 MSamples/s max. |
|
SOP 精度 |
±0.25°(用户校准后,输入> -25dBm) |
|
DOP 精度 |
±2% (使用内部校准后,输入>-25dBm) ±0.5% (用户校准后,输入>-25dBm) |
|
偏振消光比（PER）测量范围 |
0 to 40dB(input>-25dBm) |
|
偏振消光比（PER）分辨率 |
0.1 dB |
|
插入损耗 |
1.2 dB max. (at center wavelength) |
|
回波损耗 |
55 dB (APC connector), 45 dB (PC connector) |
|
偏振相关损耗（PDL） |
< 0.25 dB |
|
偏振模色散（PMD） |
< 0.1 ps |
|
远程光圈头 |
2.5 mm |
|
操作功率范围 |
-35 to +10 dBm |
|
光功率稳定性 |
±0.25 dB (input > -25 dBm) |
|
光功率损伤阀值 |
300 mW |
|
操作温度 |
0℃ to 40℃ |
|
存储温度 |
-20℃ to 60℃ |
|
前面板 |
Graphic OLED |
|
通讯接口 |
高速USB 2.0 (30 MB/s data rate) for PolaView software) RS-232, GPIB, Ethernet for remote control |
|
模拟输出 |
0 to 5V (用户自定义设置) Monitor voltage for DOP, S1, S2, S3, or power |
|
电源 |
100-240VAC, 50-60Hz |
|
软件 |
PolaView™ (随机附赠) |
|
尺寸 |
2U 19" half rack 14 (L) x 8.5 (W) x 3.5 (H) |
备注:
除非另有说明，表中列出的规格适用于标准光纤耦合配置与1480-1620nm或1280-1340nm在23±5℃测试。
1.波长可根据用户需求选择
2. 输出功率 >-10dBm.在低功率情况下，带宽可能会随AGC变化
